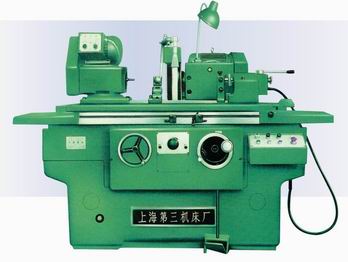

本系列機床是在我廠原f200系列外圓磨床基礎上改進設計派生的最新機床，主要用于磨削圓柱形和圓錐形的外圓與內孔，也可磨削軸向端面。
本系列機床的工作臺縱向移動有液壓和手動，砂輪架和頭架可回
轉，頭架主軸也可轉動，砂輪架可實行微量進給。液壓系統采用了噪音小，輸油平穩(wěn)的螺桿泵。
本系列機床改進設計的主要特點是：
1. 增加抖動裝置，使工作臺獲得短距離頻繁換向功能，從而提高切入磨時工件的表面質量。
2. 尾架套筒采用無間隙滾鑲鋼密珠軸承形式，從而提高工件的支承剛性及尾架的使用壽命。
3. 全面貫徹《工業(yè)機械電氣設備通用技術條件》。采用新型電氣元件操作安全可靠，維修方便。本系列機床適合于中小批量生產車間及工具、機修車間使用。
規(guī)格及主要技術參數Main Specifications
|
項目 |
Item |
MA1320/500 |
MA1320/750 |
|
磨削直徑范圍 |
Grinding diameters |
8～200 mm |
8～200 mm |
|
最大磨削長度 |
Max grinding length |
500 mm |
750 mm |
|
最大磨削深度 |
Max grinding depth |
125 mm |
125 mm |
|
工作臺最大移動量 |
Max travel of table |
600 mm |
800mm |
|
液壓移動速度 |
Hydraulic traverse speeds |
0.1～4 m/min |
0.1～4 m/min |
|
工作臺轉動范圍 |
Swivel range of the table |
-5°～+9° |
-3°～+9° |
|
工作臺手輪-轉移動量 |
Traverse per turn of wheelhead |
6 mm/r |
6 mm/r |
|
砂輪架快速移動量 |
Rapid travel of wheelhead |
20 mm |
20 mm |
|
手輪-轉砂輪架移動量 |
Traverse per turn of wheelhead |
1 mm |
1 mm |
|
微調捏手轉格砂輪架移動量 |
Movement per graduation on micro adjustment knob |
0.001 mm |
0.00125 mm |
|
砂輪軸轉速 |
Speed of wheelhead spindle |
1845 rpm |
2280 rpm |
|
砂輪架移動量 |
Traverse of wheelhead |
150 mm |
150 mm |
|
最大砂輪直徑 |
Max grinding wheel diameter |
400 mm |
400 mm |
|
頭架主軸轉速 |
Speeds of headstock spindle |
60,85,230 rpm |
120,170,460 rpm |
|
電機總容量 |
Coolant pump drive motor |
3.32 kw |
4.24 kw |
|
機床外形尺寸（長X寬X高） |
Overall dimensions (LxWxH) |
2000X1420X1600 mm |
2700X1420X1600 mm |
|
機床重量 |
Weight of machine |
2100 kg |
2500 kg |
工作精度Working Accuracy
|
項目 |
Item |
|
|
外圓圓度 |
Ex Ternal |
0.003 mm |
|
縱截面內直徑 |
Cylindricity |
0.005 mm |
|
外圓粗糙度 |
Ex Surface |
Ra≤0.32 mm |
Main Accessories主要附件
|
1 |
冷卻液箱 Coolant tank |
1 set |
|
2 |
開式中心架 Open center rest |
1 set |
|
3 |
砂輪修整器 Grinding wheel dresser |
1 set |
|
4 |
砂輪夾板 Grinding wheel clamp |
2 sets |
|
5 |
砂輪平衡器 Grinding wheel balancer |
1 pc |
|
6 |
合金頂尖 Carbide-tipped center |
2 pcs |
|
7 |
半缺頂尖 Half center |
2 pcs |
|
8 |
橋板 Bridge plate |
1 pc |
|
9 |
夾頭 Chuck |
1 set |
|
10 |
雙頭扳手 Double end werch |
6 pcs |
|
11 |
內六角扳手 Socket head screw wrench |
5 pcs |
|
12 |
六角套筒扳手 Hexagon socket wrench |
1 pc |
|
13 |
三角膠帶 Vblet |
2 pcs |
|
14 |
支點底座 Support iron |
3 pcs |
|
15 |
松卸螺帽 Dismountingnut |
1 pc |
|
16 |
三爪卡盤 Three jaw chuck |
1 set |
|
17 |
閉式中心架 Closed center rest |
1 set |
|
18 |
其他附件 Other accessories |
| |
